产品说明

● 业界最小型的位移传感器

● 内置4位数显的显示器

● 金属/塑料外壳可选

● 最高分辨率：1μm

产品特点

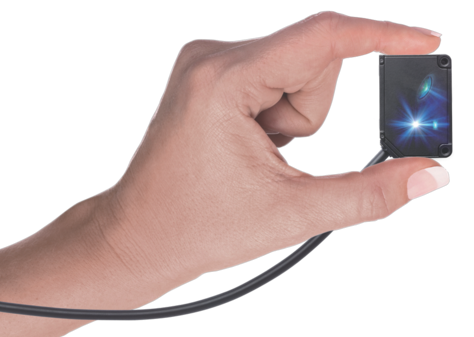

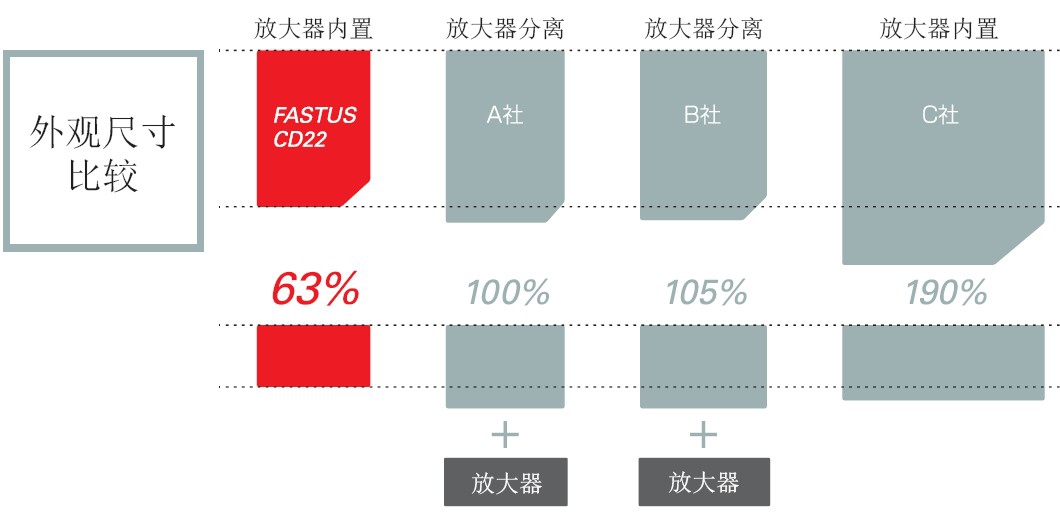

 ● 业界最小（W18×D31×H44 mm）

● 具有高精度、高性能及紧凑性机型

采用新型的混合透镜光学原理，融合先前多种光学技术，实现业界最微小型的位移传感器。

—超高性价比

—内置测量处理器

—具更性能的反馈回路

● 适应于各种安装环境

—业界上体积最小、体积最轻

 —最便于设备上安装/拆卸

● 直观的显示面板

—内置3位数显的显示面板

—可参考显示数值调整检测距离

—4个操作按钮实现多功能的简单设定

● 高精度

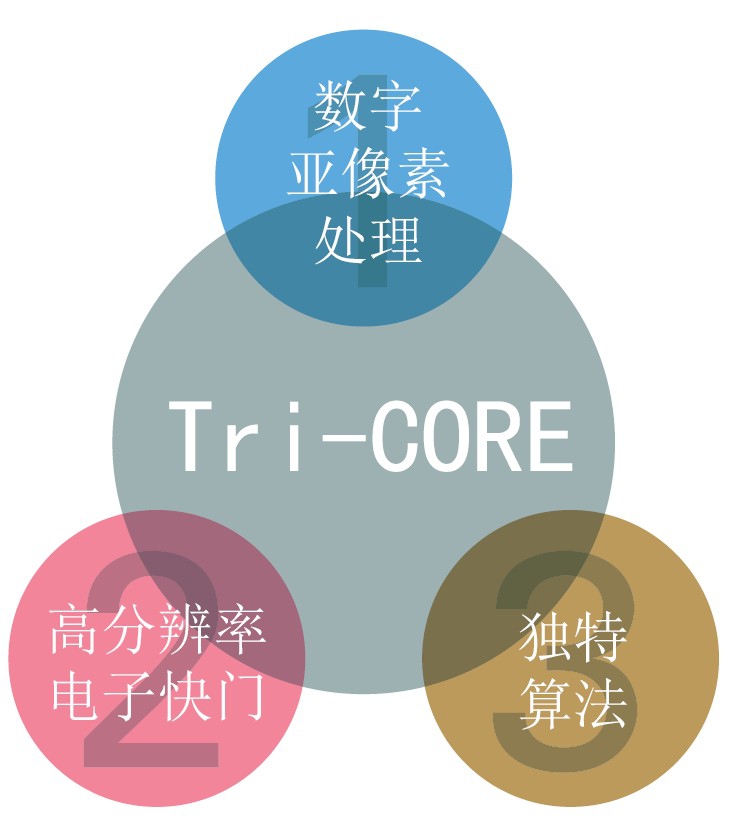

采用OPTEX-FA最新研发技术“Tri-CORE”,对受光波形进行三重补偿及最优化处理，实现高精度稳定测量。

Tri-CORE：Triple Compensation Optimization Reliable Engine

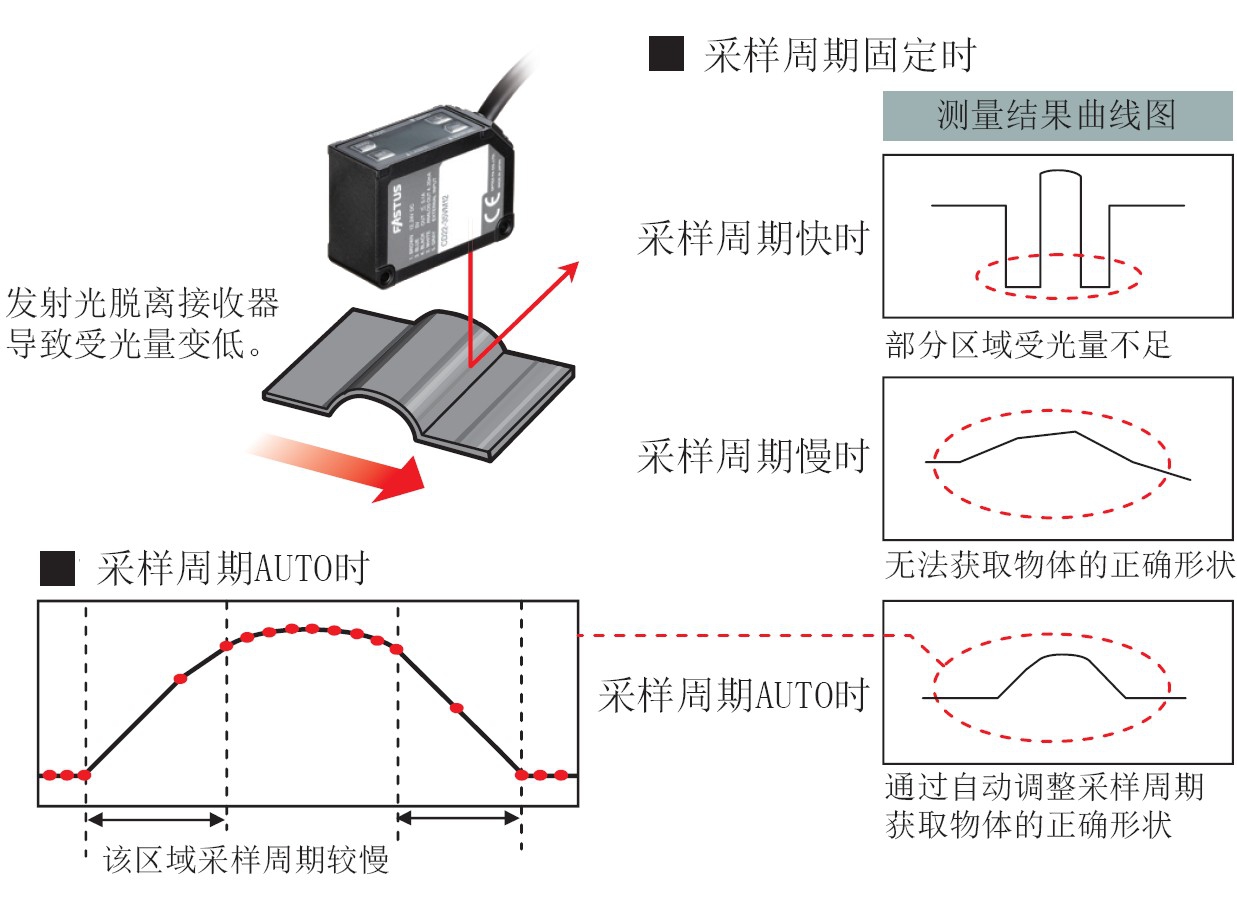

● 采样周期自动调整功能

CD22系列添加了受光量反馈回路，【采样周期】参数设定为【AUTO】后，当受光量比较少时采样周期自动调整到

最佳值。因此，反光率低的黑色物体和反光率高的金属体均可稳定检测。

● 检测异常报警HOLD功能

当检测到物体表面上的小孔而超出有效检测距离

时，CD22保持输出测量值一段时间（在【hdct】

异常报警时HOLD计时参数设定该时间段）之后再

输出报警。

检测细孔不需要报警、只有无物体时才需要报警

时设定该功能。

● 不锈钢外壳（订制生产）

根据需要可以订制生产不锈钢SUS316L外壳的产品。

※ 耐水性、抗撞击性强。

● CD系列型号命名规则

● 连接线（另购）

DOL-1205-G02M（2米长电缆线）

※ 如有需要可选择5m/10m电缆线。

技术指标

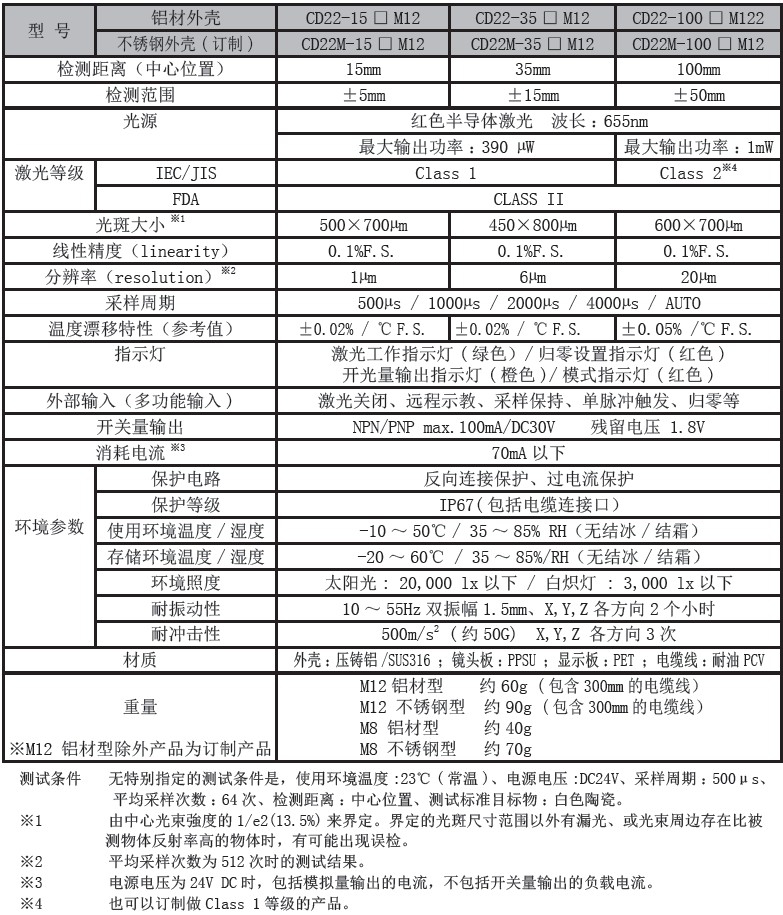

■ 测量范围规格：

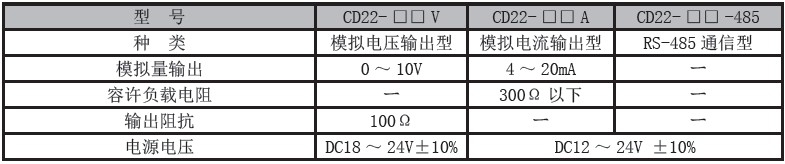

■ 输出类型规格：

外形尺寸

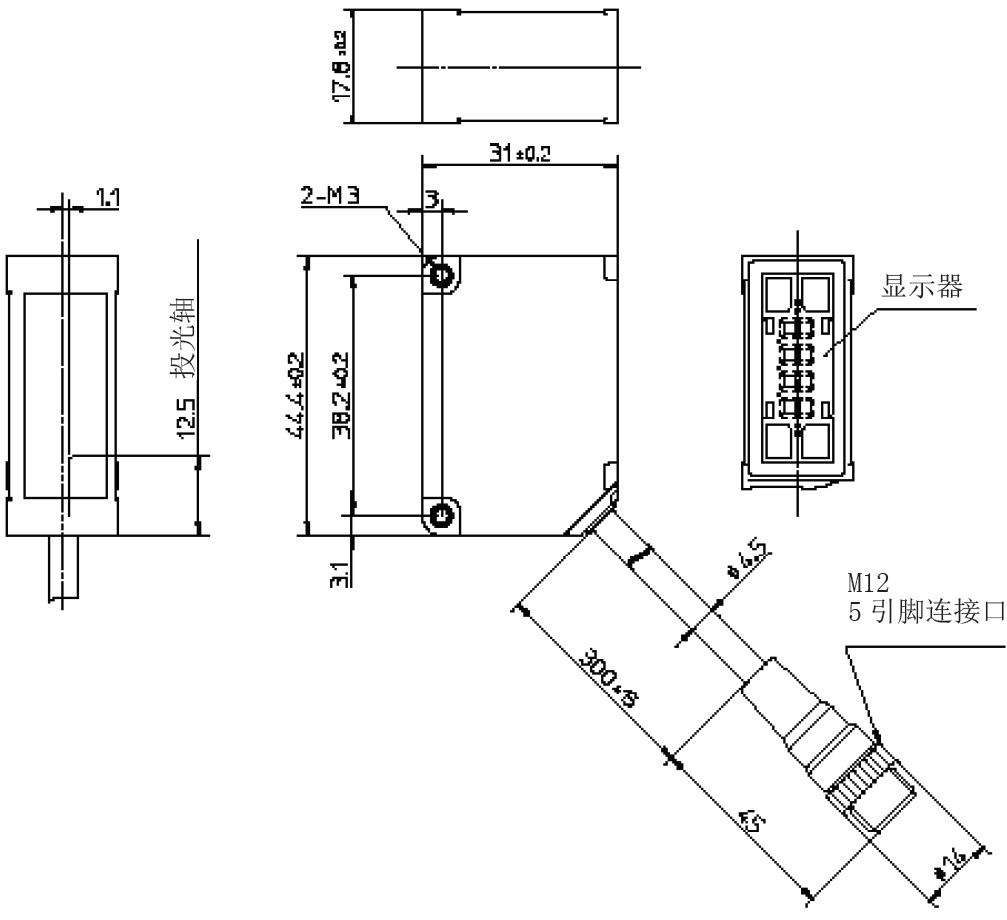

 ■ M12 型：

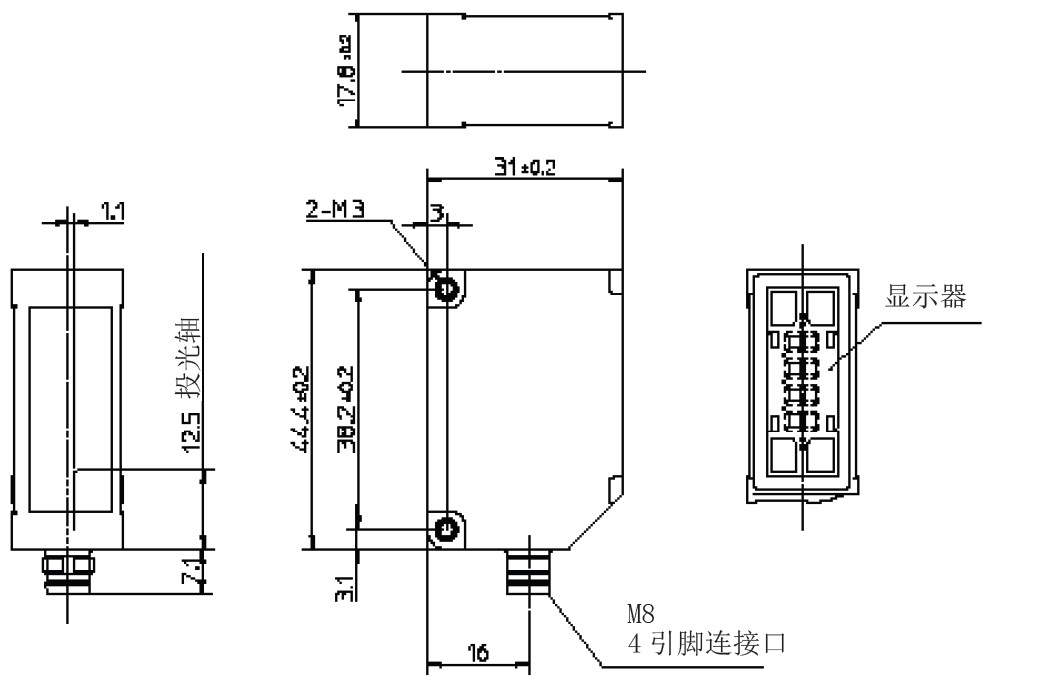

■ M8 型：

应用领域

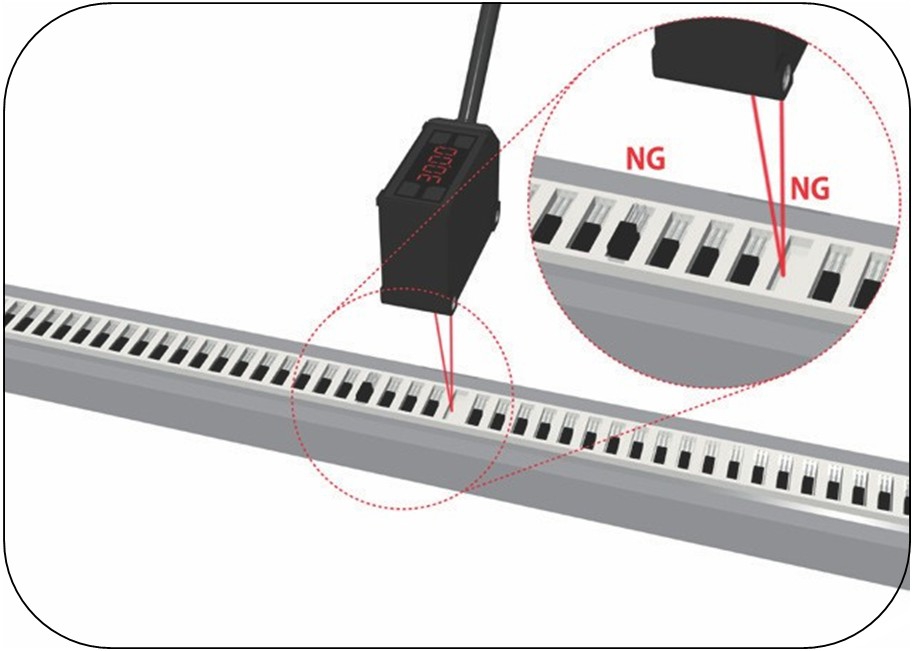

 电子部件的有无/凸起检测

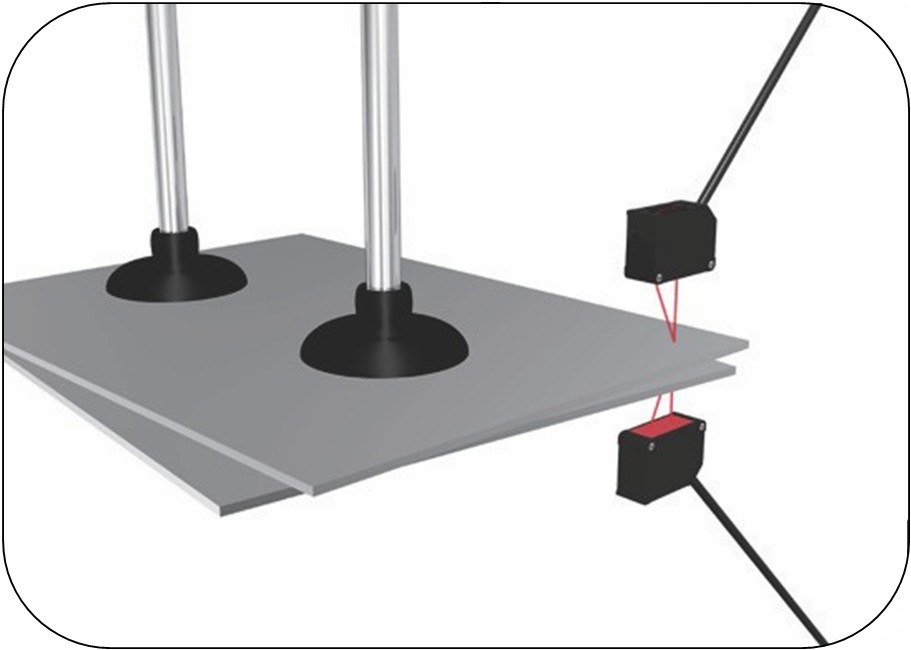

板材的厚度检测

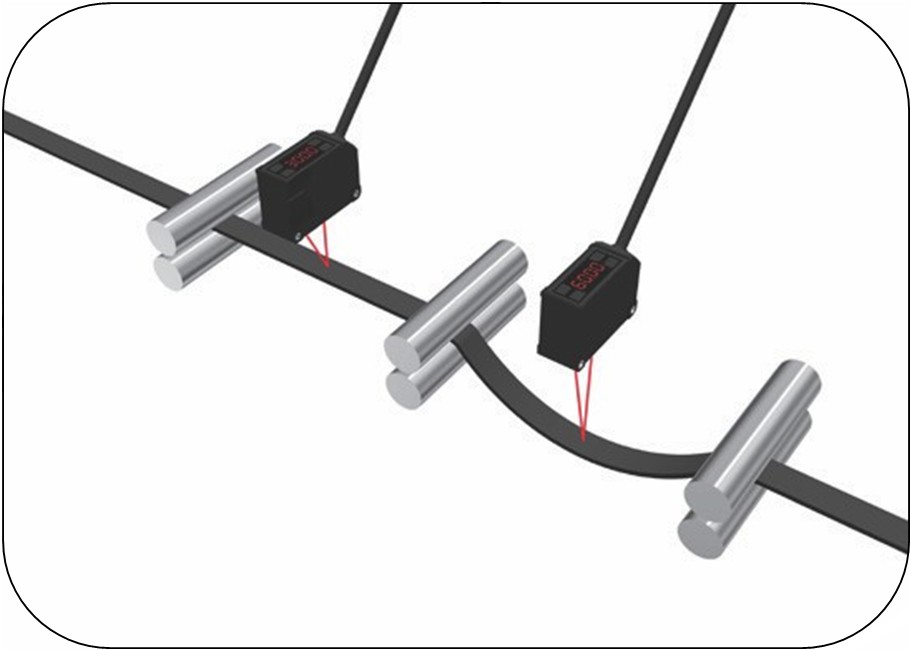

检测橡胶带的拉紧/下垂程度

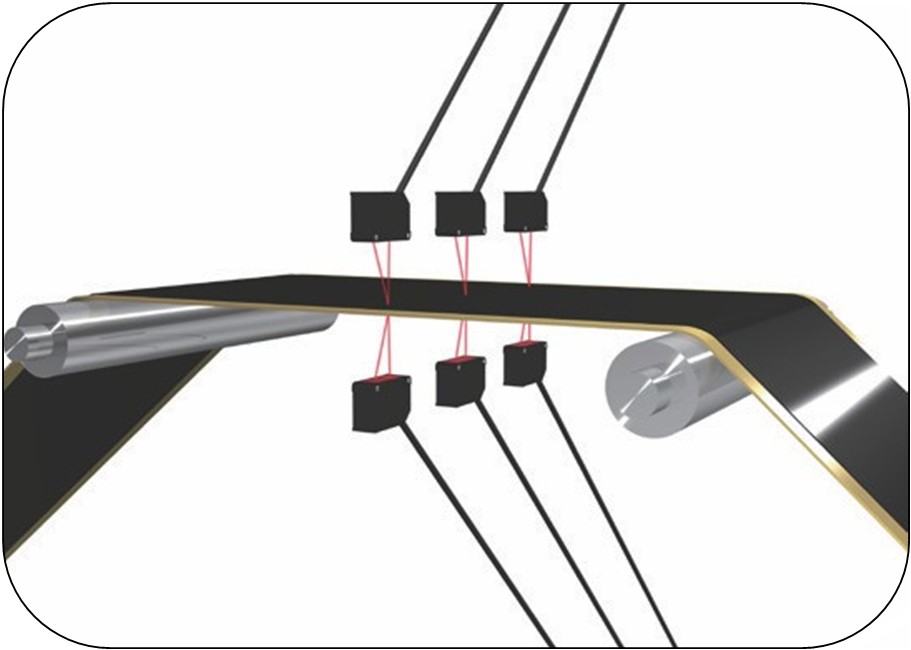

电池电极的厚度检测
