产品说明

SmartRod是在复合材料里安装了一个或多个光纤光栅应变传感器拉挤成型，测量局部（短距）或平均（长距）内部拉压应力。

通过定位应变传感器在智能棒中性轴的位置, 可以计算出智能棒曲率，也就可以计算出智能棒附着的结构体曲率（见图1）。

曲率的测量灵敏度会随着智能棒横截面尺寸的增加而增加。如果许多结构都是如此，单轴智能棒相当于是粘贴于中性轴的结构本身（例如一个点或一整个面），此时曲率测量灵敏度会大大提高。（见图2）

智能棒本质是采用差动测量，这意味着温度和轴向应变效应常常与需要的曲率测量是分开。

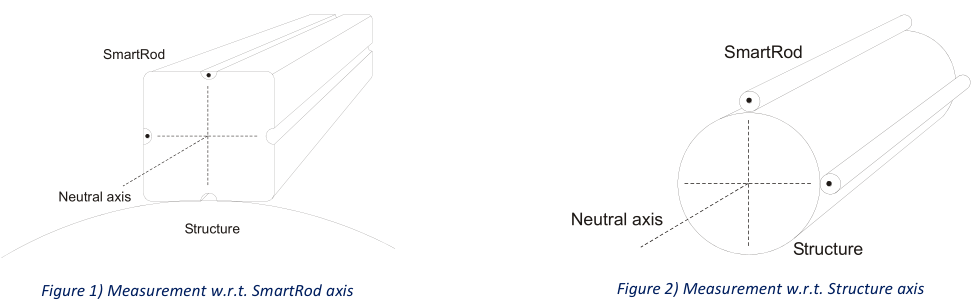

             图1测量相对于智能棒轴                                                                                                           图2测量相对于结构轴

             Neutral axis：中性轴

             Structure：结构

产品特点

光纤光栅应变、曲率及位移传感器

50m立管曲率智能棒

嵌入式光纤光栅阵列拉挤成型复合材料棒

抗电磁干扰

本质安全

信号传输距离远

适合长期结构健康监测

针对于铁路隧道空间变形监控而研制

应用领域

智能棒说明：

需要注意的是智能棒测量性能取决于安装方法和应用条件。虽然智能棒已经有过多次安装使用，但是目前这个传感器处于试验阶段，如果您对SmartRod有兴趣，请与我们联系。
