型号：BeanDevice AX-3DS
品牌：BeanDevice
产地：法国
描述：BeanDevice AX-3DS 无线冲击测量加速度计
冲击测量专用加速度计
测量范围:±2g/±4g/±8g或6g/±12g/±24g
天线分集技术
无需驱动，可快速安装
最大无线范围（L.O.S）:500m
嵌入式数据记录器：1,000,000条数据采集记录(含事件时间)
睡眠模式下电流消耗:< 28μA
OPC服务器允许您的IT系统实时访问BeanScape ®
（在BeanScape®Premium+中可用）
完全自主的电池系统：采用锂亚硫酰氯电池供电
外形尺寸：80×55×21mm
重量：145g（带电池）
免费的Scilab脚本，可进行FFT和PPV滤波
冲击测量专用加速度计
IEEE802.15.4无线传输&超低功耗
BeanAir特有的SSD（智能冲击检测）技术
防水IP66铝制外壳，适用于恶劣的户外环境
BeanDevice AX-3DS无线冲击测量加速度计集成了智能冲击检测技术，这一技术使得即使是在睡眠模式下，BeanDevice AX-3DS也能检测冲击事件的发生。BeanDevice AX-3DS在带网络通信的睡眠模式下检测和识别冲击事件的功耗为68uA，在完全睡眠模式下这一功耗为28uA。
对于冲击事件的迟滞等误差，可通过BeanScape软件进行配置，以避免出现误报。

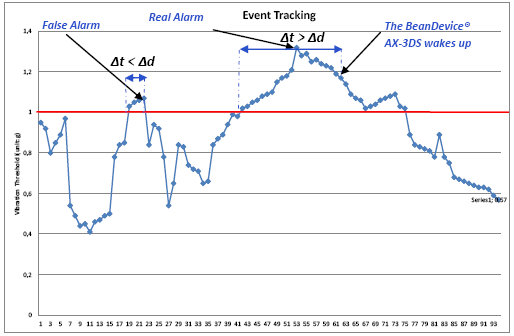

如图所示，这条曲线显示了两种冲击事件，其中一条为是真实信号，另一个为误报。
Δd：冲击探测迟滞
Δt：观测期限
如果Δt=Δd，冲击事件将被检测到并记录下来，BeanDevice被激活并开始在“流模式”下进行采集。
下表揭示了BeanDevice AX-3DS无线冲击测量加速度计在带网络通信的睡眠模式和完全睡眠模式下的迟滞时间。
加速度计采样率 （带网络通信的睡眠模式下） | Δd最大值 | 分辨率 |
0.5 | 128s | 2s |
1 | 64s | 1s |
2 | 32s | 500ms |
5 | 12.8s | 200ms |
10 | 6.4s | 100ms |
加速度计采样率 （完全睡眠模式下） | Δd最大值 | 分辨率 |
50Hz | 1.28s | 20ms |
100Hz | 640ms | 10ms |
400Hz | 160ms | 2.5ms |
1000Hz | 64ms | 1ms |
产品型号 | |
BND-AX3DS-MRG–PS-WP | |
MR-测量范围: 24：6g/±12g/±24g 8： ±2g/±4g/±8g | PS-供电 RB：可充电电池 XT：外部原电池 |
例: BND-AX3DS-24G-RB-IEEE无线加速度计，测量范围6g/±12g/±24g，可充电电池，IEEE 802.15.4 | |
加速度计规格 | |
加速度计技术 | MEMS技术 |
可扩展的测量范围 | BND-AX3DS –24G-RB-IEEE：±6g/±12g/±24g BND-AX3DS –8G-RB-IEEE：±2g/±4g/±8g 测量范围可通过BeanScape软件进行远程配置 |
分辨率 | BND-AX3DS –24G-RB-IEEE：3mg/digit@±6g，6mg/digit@±12g，12mg/digit@±24g BND-AX3DS –8G-RB-IEEE：1mg/digit@±2g，2mg/digit@±4g，3.9mg/digit@±8g |
典型非线性值 | ±0.15% |
温漂 | ±0.01%/℃ |
零点温漂（25℃典型值） | BND-AX3DS –24G-RB-IEEE：±0.4mg/℃ BND-AX3DS –8G-RB-IEEE：±0.1mg/℃ |
零点漂移（典型值） | BND-AX3DS –24G-RB-IEEE：±70mg BND-AX3DS –8G-RB-IEEE：±20mg |
AD转换器 | 12位，带温度补偿 |
噪声谱密度@BW 10Hz | BND-AX3DS –24G-RB-IEEE：650μg/√Hz BND-AX3DS –8G-RB-IEEE：218μg/√Hz |
抗混叠滤波器 | 巴特沃斯二阶滤波 |
无线配置（OTAC）参数 | |
数据采集模式 | 低占空比数据采集（LDCDA）模式：1s~24h 报警模式和测量模式：1s~24h 分组流模式 流模式 冲击检测 |
采样率（流分组模式） | 最低：1 SPS 最高：3kSPS/通道（单轴），1.5kSPS/通道（双轴）， 1kSPS/通道（三轴） |
冲击检测 | mg级振荡阈值 振荡迟滞检测 |
报警阈值 | 两级高电平+两级低电平报警 |
电源模式 | 睡眠模式、带网络通信睡眠模式 |
发射功率 | -7dBm/-1dBm/5dBm/11dBm/15dBm/18dBm |
射频参数 | |
无线协议栈 | IEEE 802.15.4 (2006 version) |
无线传感器网络拓扑 | 点对点结构或星型结构 |
加密 | AES128位（AES协处理器集成） |
数据传输速率 | 250 Kbits/s |
射频特性 | ISM 2.4GHz，16通道 |
发射功率 | +0 dBm~+18 dBm |
接收器灵敏度 | -95.5 dBm~ -104 dBm |
最大无线距离（L.O.S） | 500m |
天线分集 | 两只全向N型天线，2.2 dBi增益，P67防护 |
嵌入式数据记录模块 | |
嵌入式数据记录器 | 1,000,000条 |
读写周期 | 400,000 |
无线数据下载 | 3分钟下载全部内存（平均时间） |
实时时钟和晶振 | |
实时时钟 | 在低占空比数据采集模式下，超高精度实时时钟测量时间标记±10ppm |
晶振 | 在流&分组流模式下，极其精确的晶振测量时间标记公差±10ppm，稳定度±10ppm |
环境与机械规格 | |
外壳 | 铝制外壳，防水等级：IP66 |
外形尺寸 | 80×55×21mm |
重量 | 145g |
冲击耐受 | 100g时可承受50ms |
工作温度 | -20℃~+65℃ |
标准 | CE Labelling DirectiveR&TTE (Radio) ETSIEN300 328 |
ROHS - Directive 2002/95/EC | |
电源规格 | |
内置电池充电器 | 内置的锂电池充电器具有高精度电池监测功能 过电压保护，过电流/短路保护，欠压保护 电池温度监测 累计电流检测 |
电流消耗（3.3 V时） | 在数据采集过程中：20mA~30mA 无线传输：40mA@5dBm，70mA@18dBm 带网络通信的睡眠模式：68μA 完全睡眠模式：28μA |
外部电源 | +8~28V |
可充电电池 | 1.3Ah高密度可充电锂电池 |
选配 | |
电源模块 | 12V/1.25A外挂式开关电源模块，带密封M8插头（IP67） |
结构健康监控系统（HUMS）
车辆及火车的冲击测试
交通监控
跌落测试
碰撞和冲击试验
